Gebruikershandleiding

Waarvoor dient de buis?

TubeLog legt vast wat een zending onderweg meemaakt: klappen, vallen en trillingen, en daarnaast temperatuur en licht. Zo meet u een transportsysteem of route door en heeft u zwart op wit wat er onderweg gebeurde. De buisvorm past in bestaande buistransportsystemen, zoals buizenpost: de buis reist als elke andere buis mee door het systeem. Hij gaat net zo makkelijk mee in een doos of tas.

De buis werkt zelfstandig: aanzetten en meesturen is genoeg. Bekijken en rapporteren doet u achteraf in de TubeLog Studio, gratis in de browser (Chrome of Edge).

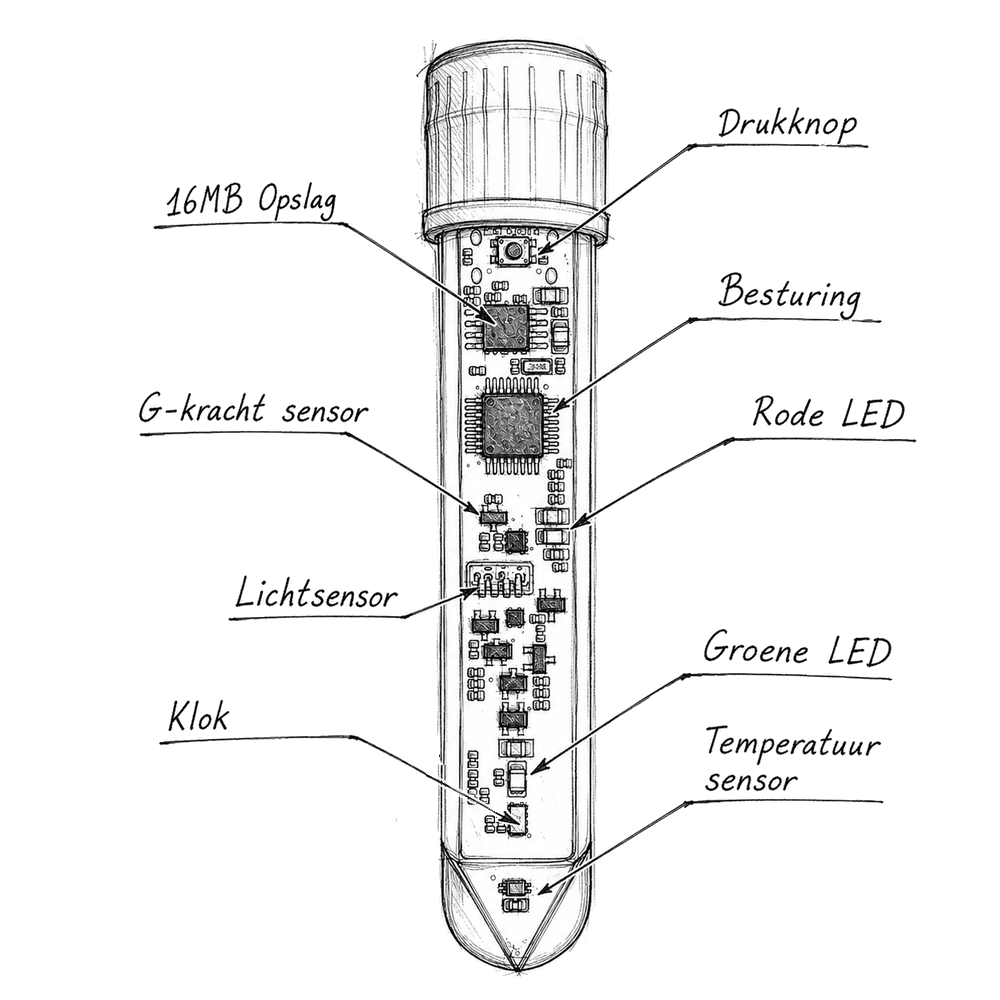

De buis in het kort

• De knop — lang indrukken (ruim een seconde) zet de buis aan of uit; kort indrukken zet een alarm af.
• Groen lampje — alles is in orde.
• Rood lampje — vraagt aandacht; wat het betekent leest u hieronder.
• USB — voor opladen en uitlezen in de studio.

Zo gebruikt u de buis

1. Laad de buis op via een USB-kabel. De laadtoestand ziet u in de studio.
2. Kies eventueel een meetprofiel in de studio (buizenpost, wegtransport, …). De buis onthoudt de instelling — dit hoeft niet voor elke meting opnieuw.
3. Zet de buis aan vlak vóór vertrek. Haal eerst de USB-kabel los, houd dan de knop ingedrukt tot het groene lampje gaat branden en laat los. Het meten begint meteen. Zit de kabel nog in de buis, dan kan het ook andersom: houd de knop ingedrukt tot het groene lampje blijft branden. De buis begint dan te meten zodra u de kabel lostrekt; aan de kabel meet hij nooit.
4. Stuur de buis mee met de zending. Hij meet zelfstandig; u hoeft er niets aan te doen.
5. Zet de buis uit na aankomst: houd de knop ingedrukt tot het rode lampje gaat branden en laat dan los. Een USB-kabel aansluiten kan ook — de meting wordt dan vanzelf netjes afgesloten.
6. Lees de buis uit in de studio: bekijk de meting, exporteer de data of druk het rapport af.

Twee buizen in hetzelfde transport vergelijken

Gaan er twee buizen tegelijk mee, bijvoorbeeld op twee plekken in dezelfde zending, dan kunt u ze in de studio over elkaar leggen. Open beide metingen (via open één of meer journaalbestanden of + bestanden), vink beide sessies aan en klik op Analyseer. De kaart Buizen over elkaar toont ze dan op één tijdas.

• Tijd: de studio zet de klok van elke buis bij het verbinden tot op enkele honderdsten van een seconde gelijk. Tijdens het meten legt de buis elke tien seconden vast hoe zijn metingen op de klok liggen, zodat elk meetpunt op de echte tijd staat. Verbind daarom beide buizen kort vóór vertrek met de studio.
• Uitlijnen: lopen de klokken toch uiteen, bijvoorbeeld omdat een buis lang niet verbonden is geweest, klik dan op Automatisch uitlijnen. De studio zoekt in het zichtbare stuk de verschuiving waarbij de bewegingen het best samenvallen. U kunt ook met de hand verschuiven.
• Tip: tik de buizen bij de start één keer stevig tegen elkaar. Dat geeft een scherp gezamenlijk moment om op uit te lijnen.

Ook goed uitgelijnd zijn de metingen zelden precies gelijk: elke plek in een voertuig trilt anders, en hoe de buis vastzit maakt verschil. Kijk daarom vooral naar het verloop en naar de sterkste klappen.

Uitlezen in het veld, bekijken op kantoor

Leest u de buis onderweg uit, maar wilt u de meting pas later bekijken? Klik dan in de studio na het uitlezen boven de lijst met sessies op Klaarzetten voor later. U kunt er een notitie voor uzelf bij zetten, bijvoorbeeld de route of de zending.

De studio versleutelt de volledige meting van de buis en zet hem 24 uur klaar op de TubeLog-server. U krijgt een sleutel van drie woorden en een getal, zoals tulp-molen-kaas-47. Schrijf die op: zonder sleutel is de meting niet terug te halen, ook niet door ons.

Op kantoor opent u de studio en kiest u haal een klaargezette meting op met uw sleutel. Na het invullen van de sleutel ziet u de buis, het moment van klaarzetten en uw notitie. Daarna opent u de meting meteen in de studio, of slaat u hem op als bestand. Na 24 uur verwijdert de server de meting automatisch; dat kan ook direct, met Verwijderen van de server.

Hiervoor is een internetverbinding nodig, en het werkt alleen in de online studio. Klaarzetten kan alleen met de volledige meting van een buis, niet met losse sessies.

Alles vastleggen: het profiel Doorlopend

Normaal bewaart de buis elke seconde een samenvatting, en alleen bij een klap of val alle details. Wilt u de hele meting zien, van begin tot eind, kies dan in de studio het profiel Doorlopend. Wat de buis precies vastlegt, stelt u in bij Configuratie onder Doorlopend meten:

• Opslaan: bij g-kracht bewaart de buis per meetpunt de hoogste g-kracht sinds het vorige punt. Een korte klap valt dus nooit tussen twee punten weg. Bij alle assen legt de buis elke richting afzonderlijk vast, 1600 keer per seconde; dat is de meest gedetailleerde opname.
• Snelheid (alleen bij g-kracht): van 1600 tot 33 meetpunten per seconde. Een lagere snelheid geeft een langere opname.
• Klappen: legt naast de doorlopende meting ook elke klap boven de ingestelde drempel in detail vast, en desgewenst ook vallen.
• Omgeving: meet daarnaast temperatuur en licht.
• Stoppen: na een vast aantal minuten (standaard 30), of pas als het geheugen vol is.

Het geheugen is genoeg voor enkele uren op g-kracht en ongeveer 20 minuten op alle assen; de studio toont bij de instellingen hoeveel tijd er nog past. De accu gaat bij doorlopend meten ongeveer elf uur mee. Is de ingestelde tijd voorbij of het geheugen vol, dan sluit de buis de meting netjes af en gaat hij uit: het rode lampje brandt dan even.

In de studio bekijkt u daarna de hele opname als één grafiek, waarin u kunt inzoomen tot op de milliseconde en die u kunt exporteren. De klappen en vallen staan in de eventlijst zoals altijd. Bij alle assen kunt u de opname ook beluisteren en de trillingen per toonhoogte bekijken.

De lampjes

Het groene lampje flitst kort als hartslag: de buis leeft en meet. Rood vraagt aandacht. In de patronen hieronder is een blokje het lampje áán en de ruimte erna de pauze: een kort blokje is een korte flits, een lang blokje blijft branden.

Tijdens het meten

In de spaarstand

Bij het profiel Gebruiker kunt u Beweging op een spaarstand zetten (schokken bewaken, of uit). De buis slaapt dan en wordt alleen wakker om te meten; het lampje flitst daarom maar één keer per meting, bijvoorbeeld elke minuut. De spaarstand werkt alleen als u de buis aanzet zonder USB-kabel.

Een vol geheugen meldt de buis in de spaarstand niet met het lampje; de studio laat het wel zien.

Bij het aan- en uitzetten

Houd de knop niet langer vast dan nodig: na ongeveer 8 seconden gaat de buis in de updatestand (zie Problemen).

Aan de USB-kabel

Bij een software-update

Een update start u vanuit de studio; de buis controleert alles zelf voordat er iets verandert. Laat de USB-kabel zitten tot de buis zich weer bij de studio meldt. Tijdens het versturen blijven de lampjes uit; daarna start de buis opnieuw op en ziet u:

Problemen?

• Geen enkel lampje, ook niet bij de knop? De accu is waarschijnlijk leeg — sluit de buis een uur aan op USB en probeer opnieuw.
• De studio ziet de buis niet? Gebruik Chrome of Edge, controleer de kabel en sluit andere programma's en browsertabbladen die met de buis verbonden zijn.
• Rood knippert elke seconde tijdens het meten? Het geheugen is vol: uitlezen en wissen in de studio, daarna kan de buis weer op pad.
• Staat er bij een meting “sensor gestopt”? De bewegingssensor gaf onderweg geen metingen meer. De buis heeft de meting toen netjes afgesloten en is uitgegaan, zodat de accu niet leegloopt. Doe de zelftest in de studio; meldt die een fout, neem dan contact op.
• Groen gaat langzaam aan en uit, als ademhalen? De buis staat in de updatestand, meestal doordat de knop bij het aanzetten te lang is ingedrukt. De knop doet dan niets meer; sluit de buis aan op USB en neem contact op.

Komt u er niet uit? Neem contact met ons op.
